作業対象のプラットフォーム

クラウド　BRICK eIoT クラウド のみ作業

オンプレ　BRICK eIoT Application Plus+ (オンプレミス環境) のみ作業

共通　クラウド・オンプレ共通の作業

🔰 Quick Start

1. ログイン

BRICK eIoT クラウドへのログイン クラウド

1. BRICK eIoT 管理者(brick@nds-osk.co.jp external_link)へアカウントの作成依頼のメールを送信する
2. 初期パスワードが届くので、BRICK eIoT クラウド external_linkへログインする
3. 画面の案内に従って、初期パスワードを変更する

以上。

メールサンプル

件名：
    BRICK eIoT クラウドのアカウントの申請依頼

本文：
    BRICK eIoT 管理者

    掲題のアカウントを下記の通り申請致します。

    会社名：メールサンプル株式会社

    ユーザ名：sample1
    メールアドレス：sample1@sample.co.jp

    以上。

BRICK eIoT Application Plus+ (オンプレ)へのログイン オンプレ

1. Application Plus+ サーバのセットアップを実施する。
2. オンプレ証明書のインストールを実施する
3. PC と Application Plus+ サーバをイーサネットで接続する。
4. PC の Web ブラウザに https://brickeiot.local を入力する。

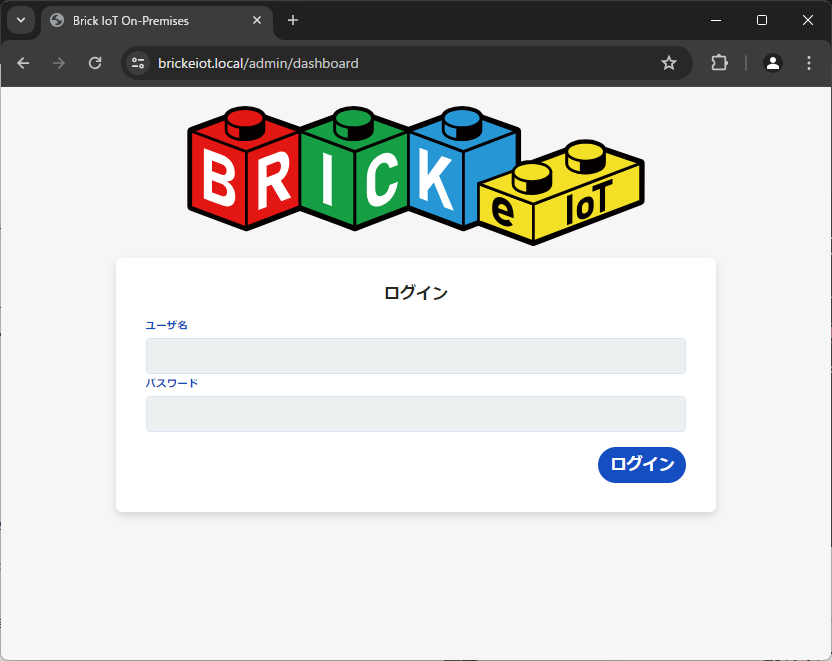

5. ログイン画面が表示されるので、ユーザー名とパスワードを入力してログインする。

以上。

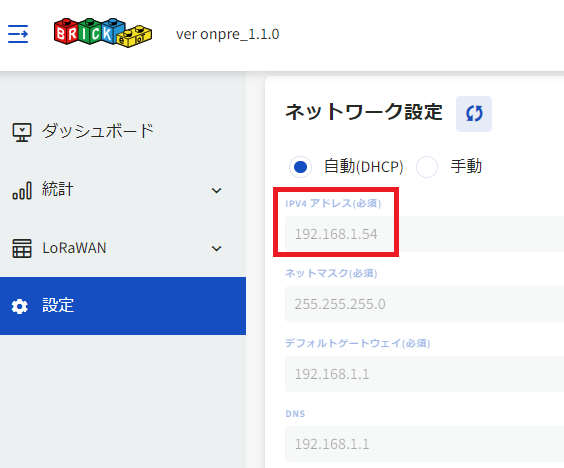

オンプレサーバのIPアドレス確認

Web UI の左画面にて、設定 → ネットワーク設定 にて、IP アドレスを確認することができる。

ゲートウェイがオンプレサーバへ接続するためには、この IP アドレスが必要となる。

2. 機材の登録 共通

デバイスを登録する

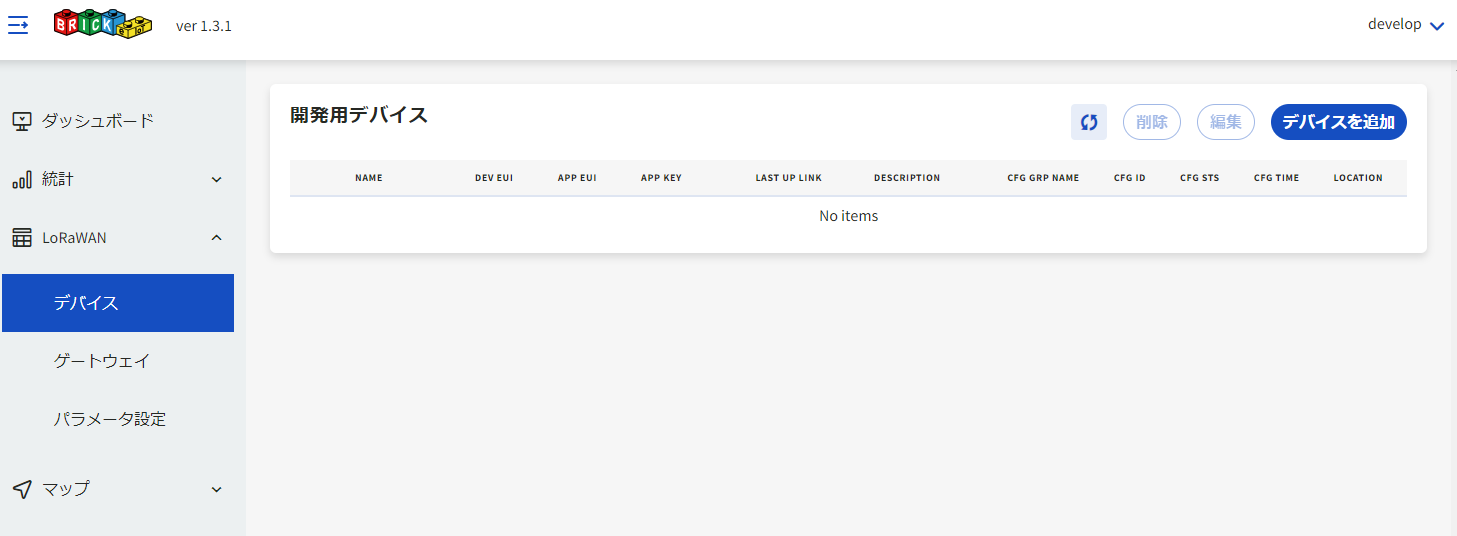

LoRaWAN → デバイス を選択して、デバイス追加を押下する。

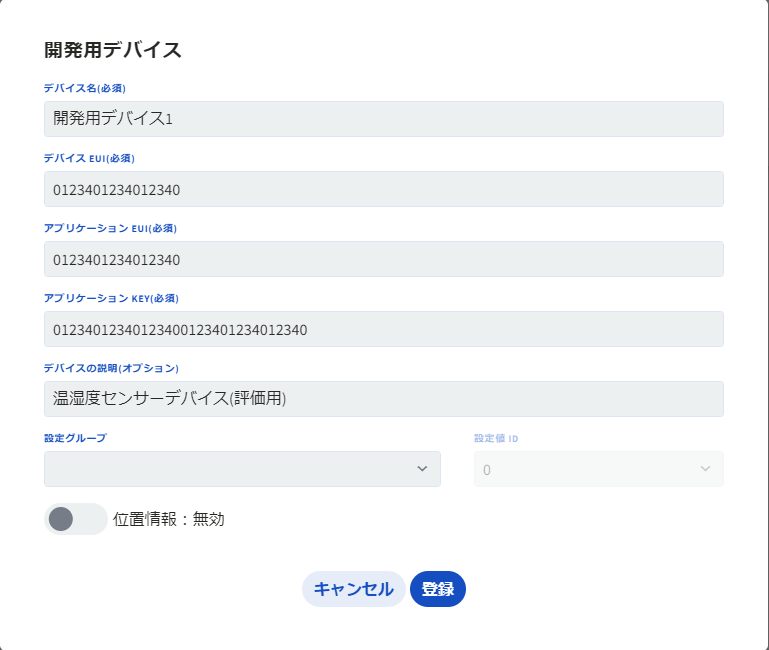

ダイアログボックスが表示されるので、必須項目を入力して登録を押下する。

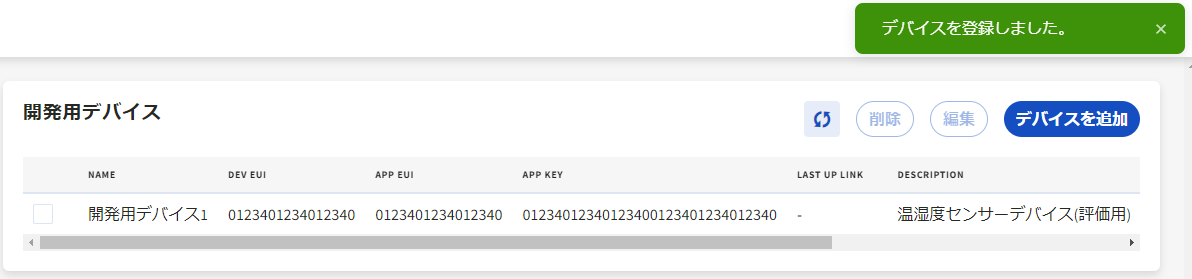

登録に成功すると、登録成功のポップアップが表示されて、グループに反映される。

ゲートウェイを登録する

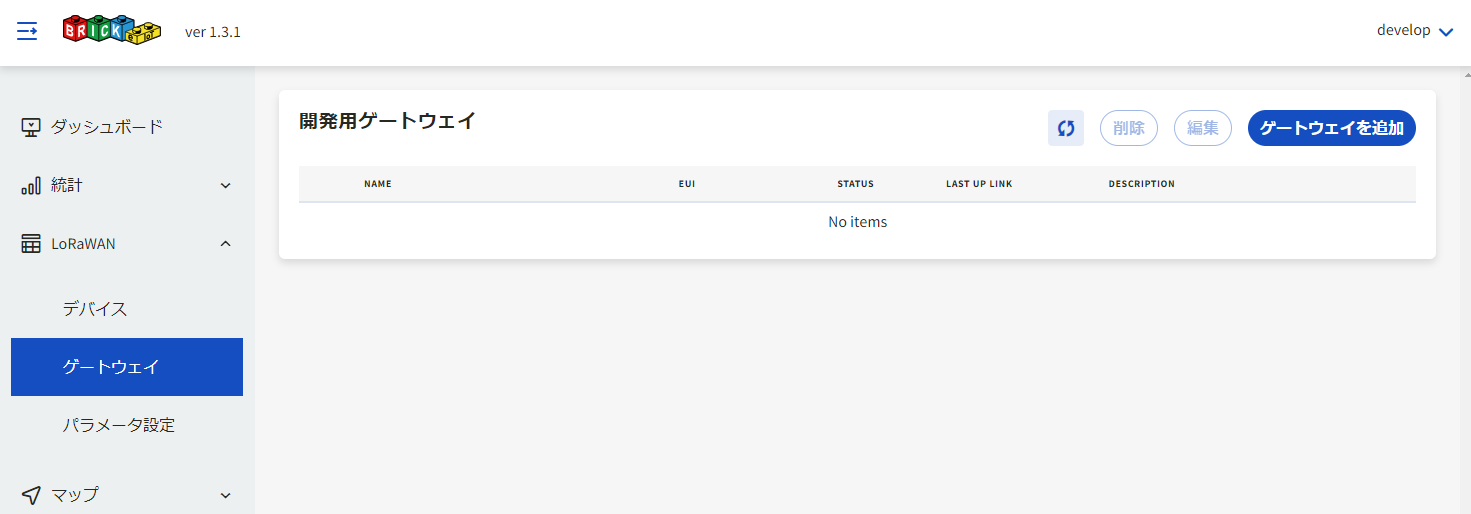

LoRaWAN → ゲートウェイ を選択して、ゲートウェイを追加を押下する。

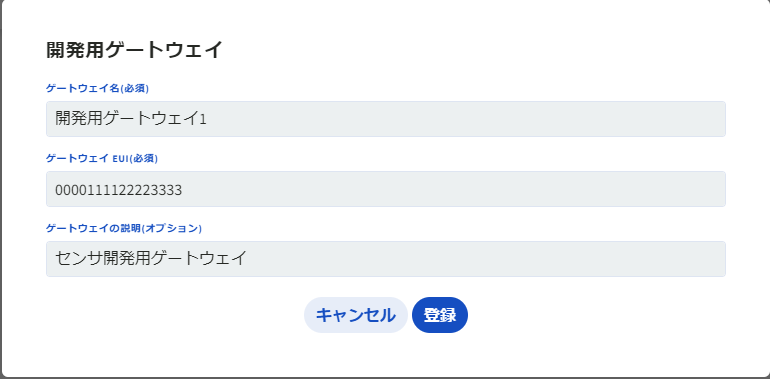

ダイアログボックスが表示されるので、必須項目を入力して登録を押下する。

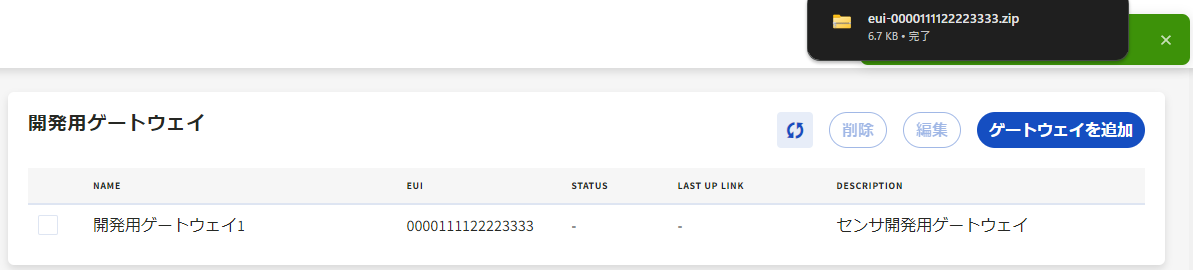

登録に成功すると、登録成功のポップアップが表示されて、グループに反映されると同時に、ゲートウェイへ登録が必要なファイル一式がダウンロードされる。

圧縮ファイルを展開すると以下のファイルが格納されている。
ゲートウェイの Basics Station を使用する場合は、以下のファイルをゲートウェイにインストールする必要がある。

ゲートウェイをセットアップする

インストール方法は、ゲートウェイにより異なるため説明書を確認するか、下記のリンクを参照。

SurfGate2

Dragino

Kerlink

3. LoRaWAN に接続する 共通

ゲートウェイの接続

1. ゲートウェイ本体の電源を入れて、インターネットに接続する

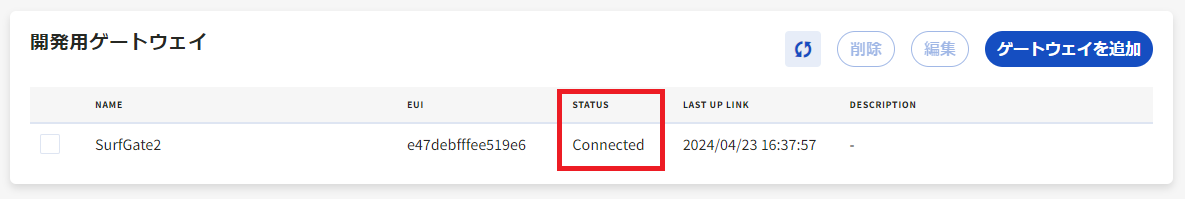

2. LoRaWAN → ゲートウェイ を選択して、STATUS が Connected になれば接続完了。


デバイスの接続

1. デバイスの電源を入れる

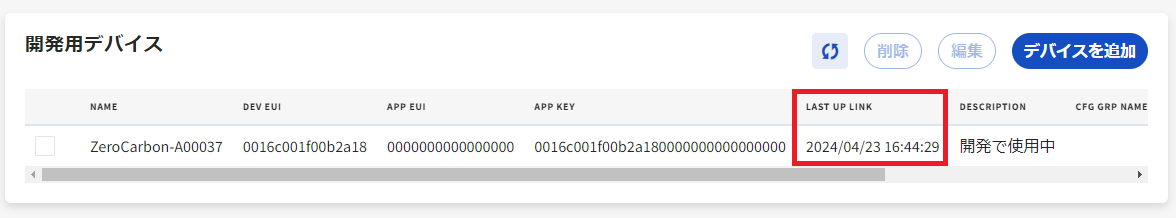

2. LoRaWAN → デバイス を選択して、🔄を押下し、LAST UP LINK が現在時刻になれば接続完了。


   もし、数分待っても、デバイスが接続されない場合は、以下の原因が考えられます。
   1. ゲートウェイがクラウドに接続されていない
   2. クラウドに登録したデバイス EUI, アプリケーション EUI, アプリケーション KEY のいずれかが間違っている


4. データを見る 共通

ダッシュボード

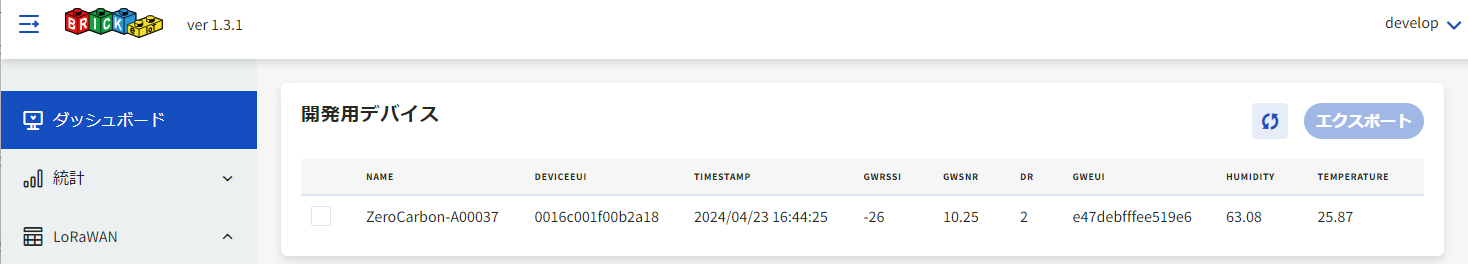

ダッシュボード を選択すると、デバイスの一覧及び 最新の受信データ を確認することができる

チャート

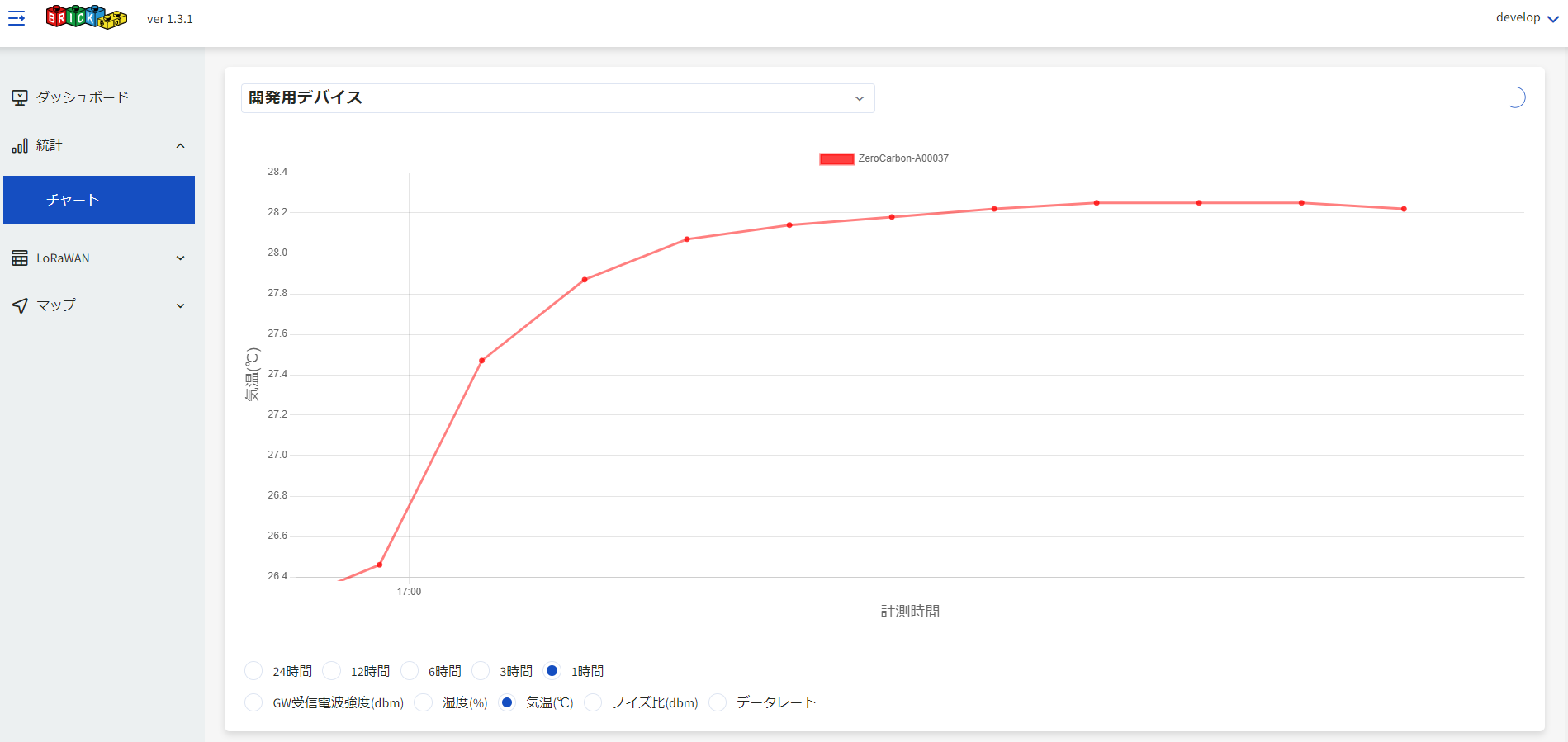

統計 → チャート を選択すると、一定期間の受信データ を確認することができる
