SurfGate2 ゲートウェイ
本項目では、SurfGate2 について、ゲートウェイのセットアップ方法を記載する。
作業対象のプラットフォーム
クラウド BRICK eIoT クラウド のみ作業
オンプレ BRICK eIoT Application Plus+ (オンプレミス環境) のみ作業
共通 クラウド・オンプレ共通の作業
Table of Contents
機材のセットアップ 共通
機材一式
- SurfGate2 本体 x 1
- 電源アダプタ x 1
- 汎用アンテナ(Wifi, LTE 用) x 2
- Sub-GHz アンテナ(LoRaWAN 用) x 1
- LAN ケーブル x 1
- USB TypeA-TypeC ケーブル x 1
- SIM カード(オプション) x 1
- LTE 通信を使用しない場合は不要(本手順では使用しない)
- 必要な場合は、microSIM を準備すること

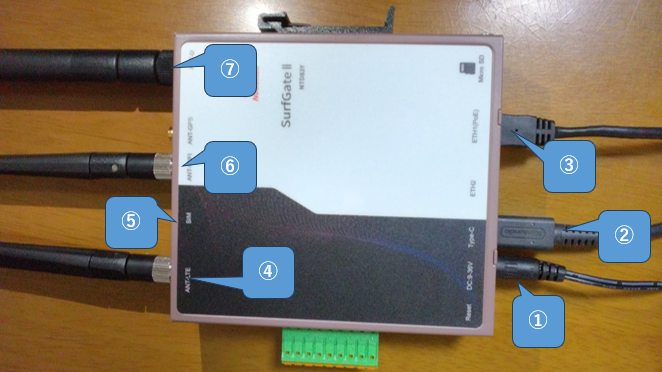

機材接続
① 電源アダプタ(DC)
② USB-TypeC 挿入口
③ LAN ポート (ETH1 PoE)
④ 汎用アンテナ(LTE)
⑤ SIM 挿入口 x 2
⑥ 汎用アンテナ(Wifi)
⑦ Sub-GHz アンテナ(LoRaWAN)
SIM の挿入/取り出し方法
- SIM カードは、本体の電源投入前に挿入しておく必要がある
- SIM スロットは、2つ用意されており、SIM1 に挿入された SIM が優先される
- SIM1 が通信不可の場合、SIM2 が有効となる

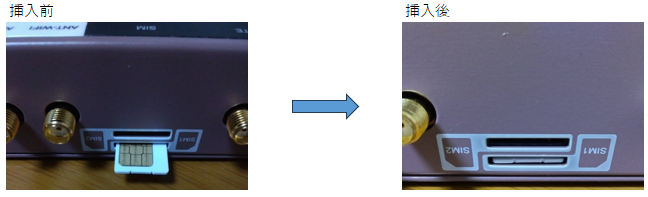

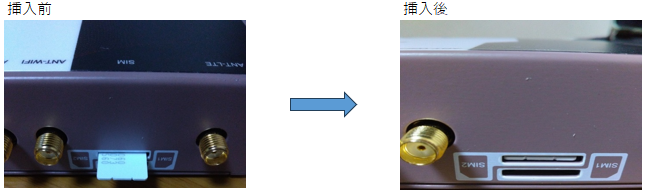

- SIM カードを挿入する際は、カチッと音が鳴るまで押し込む必要がある
- 無理に押し込むと、取り出せなくなる場合があるため、SIM カードの向きに注意して入れること。
SIM1
SIM2
電源 ON / OFF 共通
- 電源 ON
- 電源アダプタをコンセントへ挿入する。
- 電源 OFF
- 電源アダプタをコンセントから切断する。
ネットワーク設定 共通
SurfGate2 は、複数のネットワーク構成にて、動作させることができる。
本項では、有線イーサネットワーク と Wifi ネットワーク の構成について記載する。
どちらの構成でセットアップするかは、自身の環境に合わせて選択すること。

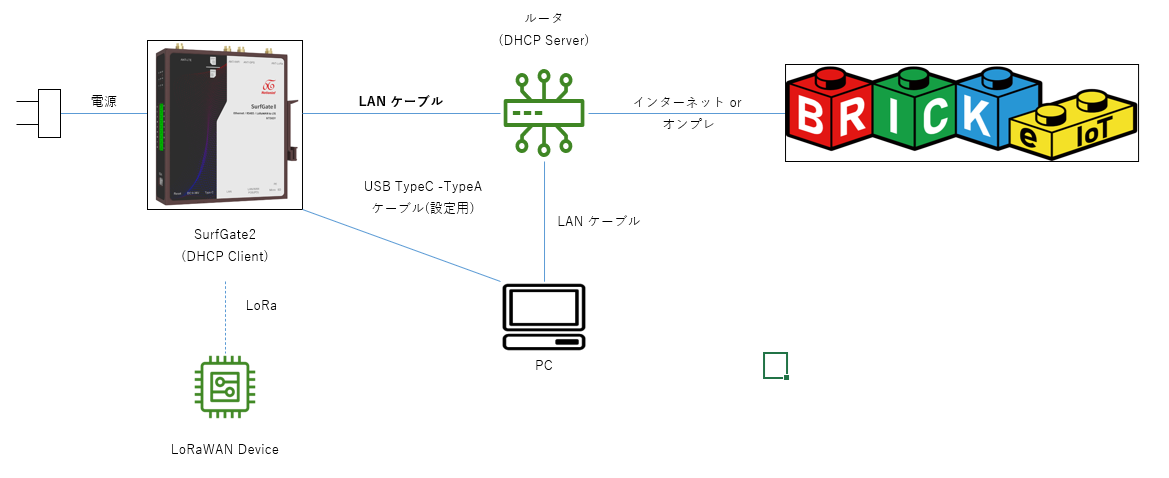

有線イーサーネットワーク

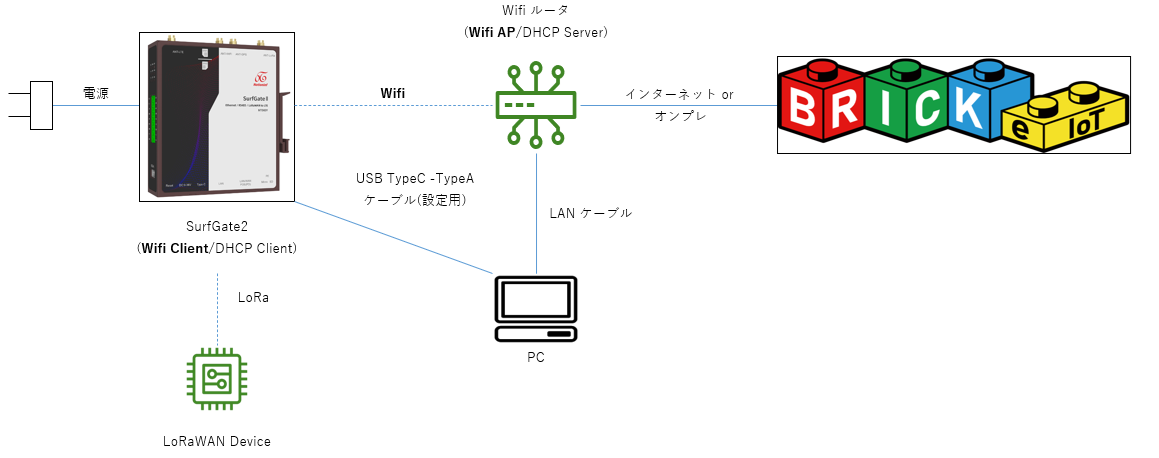

Wifi ネットワーク
ログイン

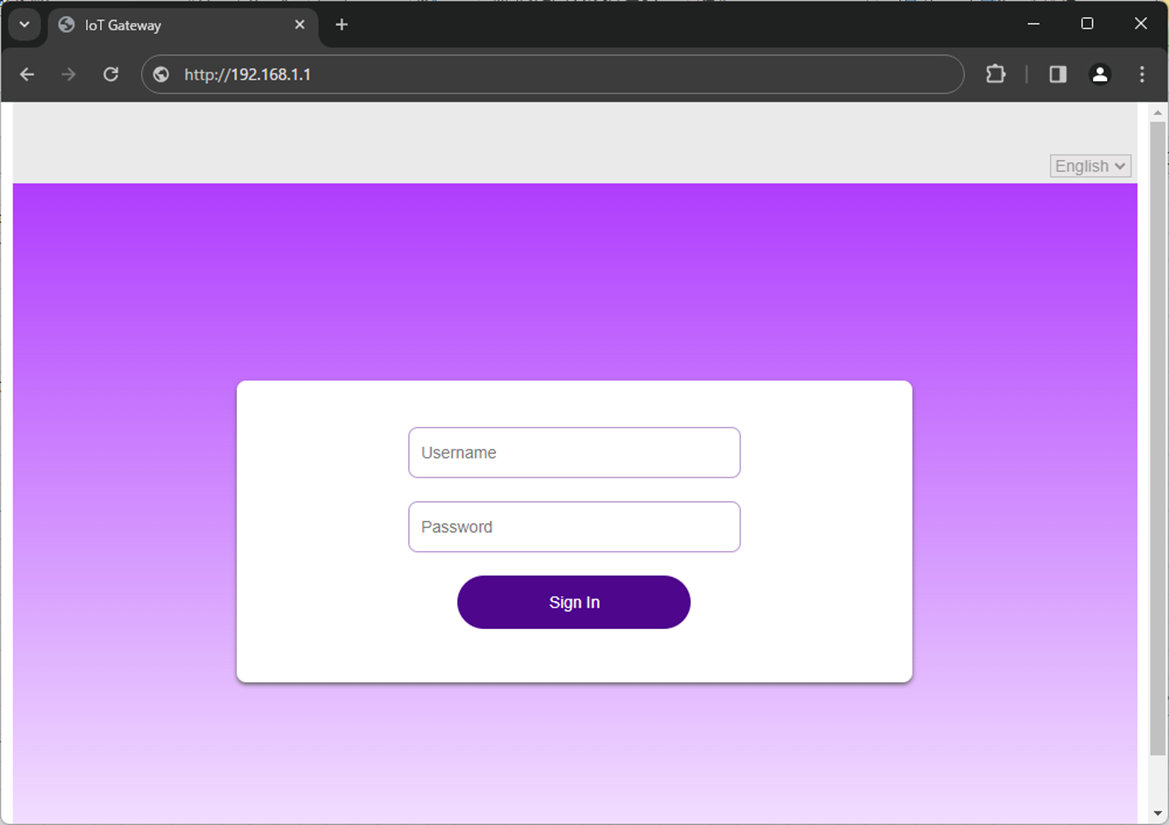

Web ブラウザのアドレスバーに http://192.168.1.1 を入力する。
ログイン画面が表示されるので以下のログイン情報を入力する。
| Username | Password |
|---|---|
| admin | admin |
※パスワードを変更している場合は、変更したものを入力すること。

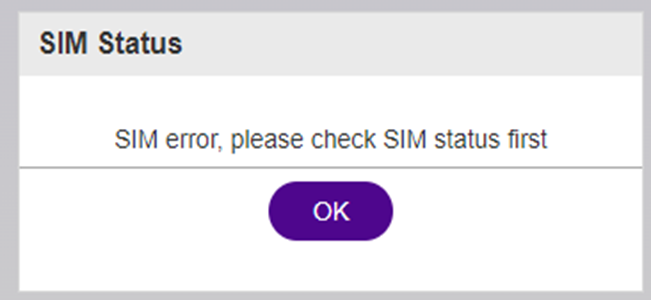

SIM カードが接続されていない場合は、エラーダイアログが表示される。
LTE 通信を使用しない場合は、OK ボタンを押下する。使用する場合は、一度電源を切りSIM の挿入/取り出し方法を参照して、SIM カードを挿入する。

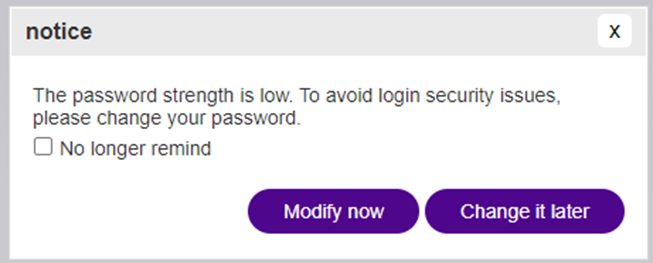

パスワード変更のダイアログが表示されるので、「Modify now」を押下してパスワードを変更する。(推奨)
変更しないのであれば「Change it Later」を押下する。

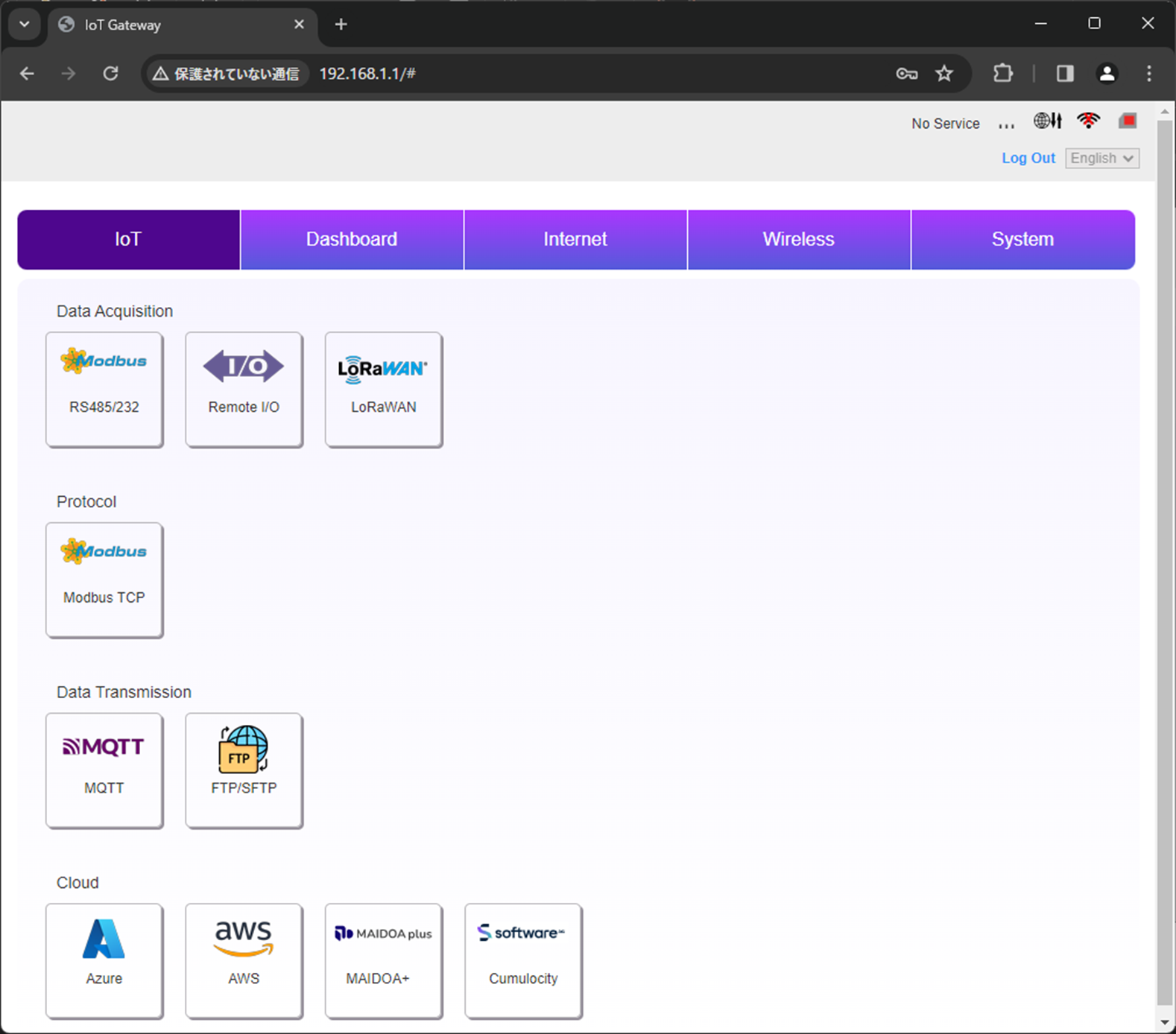

ダッシュボード表示され、ログインが完了する。ログアウトする場合は、右上の Log Out を押下する。
LAN 設定
SurfGate2 がデフォルトで所属するネットワークは、192.168.1.0/24 となっているため、ローカルネットワークのアドレスと重複する場合は、LAN 設定を変更する必要がある。

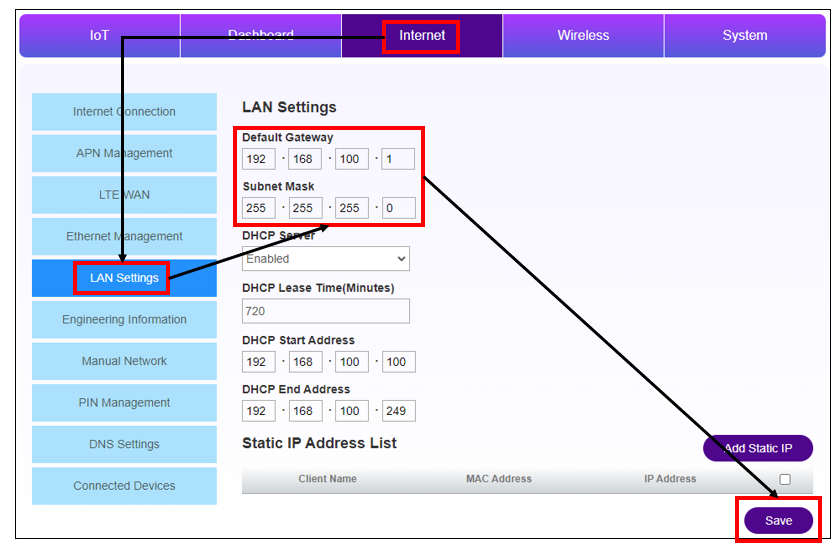

以下は、SurfGate2 の LAN 設定を 192.168.100.0/24 に変更する例である。
設定を変更すると、SurfGate2 が再起動するので、再度ログインから操作をやり直す。
その際は、Web ブラウザのアドレスバーに http://192.168.100.1 を入力すること。
有線イーサネット設定

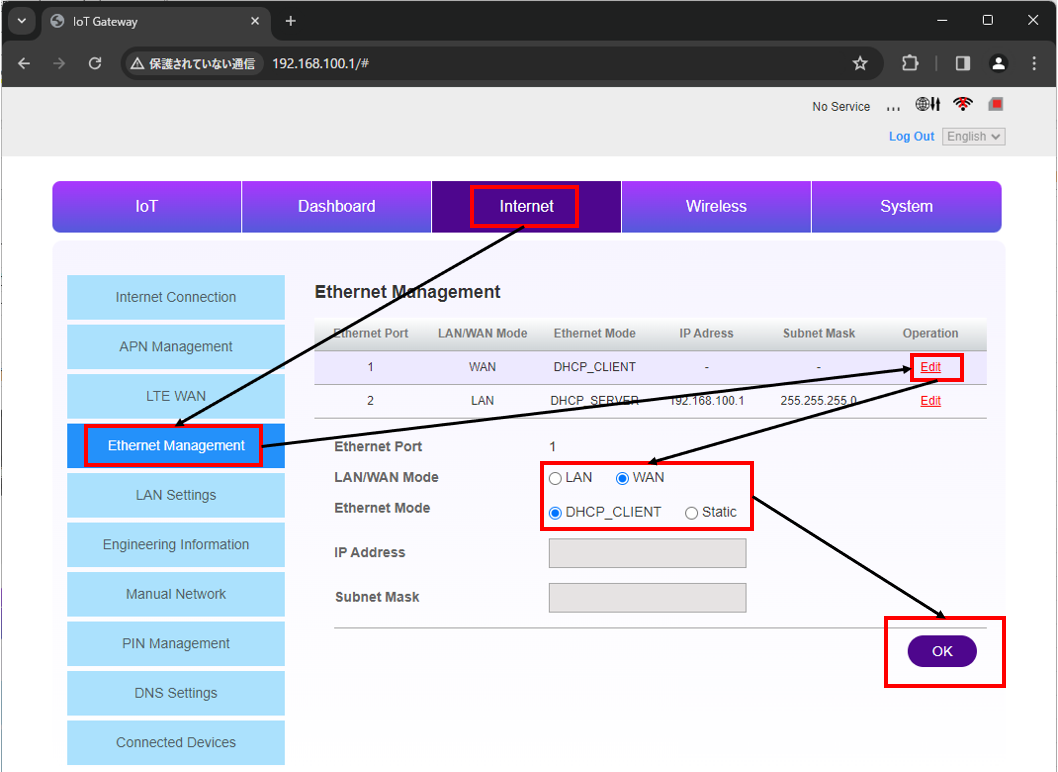

ETH1 を DHCP クライアントとして動作させるため、LAN/WAN Mode を WAN に設定する。
Wifi 設定

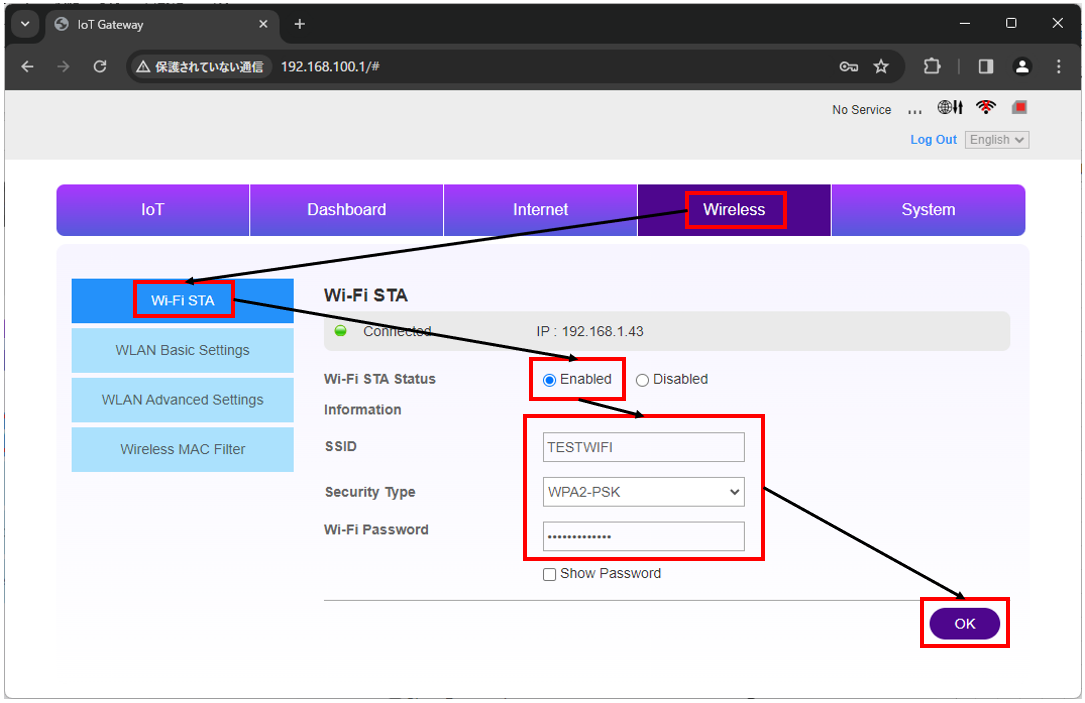

Wifi ルータの SSID / Security Type / Wi-Fi Password を手動で入力して、接続を行う。
OK ボタン押下後に、Wifi ルータと接続できると、ステータスが Connected に変わり、IP アドレスが割り当てられることが確認できる。
LoRaWAN の設定 共通
設定のための接続
セットアップするネットワーク環境に合わせて 有線イーサネットワーク または Wifi ネットワーク を参照。
ログイン
ネットワーク設定と同様。
ゲートウェイの登録

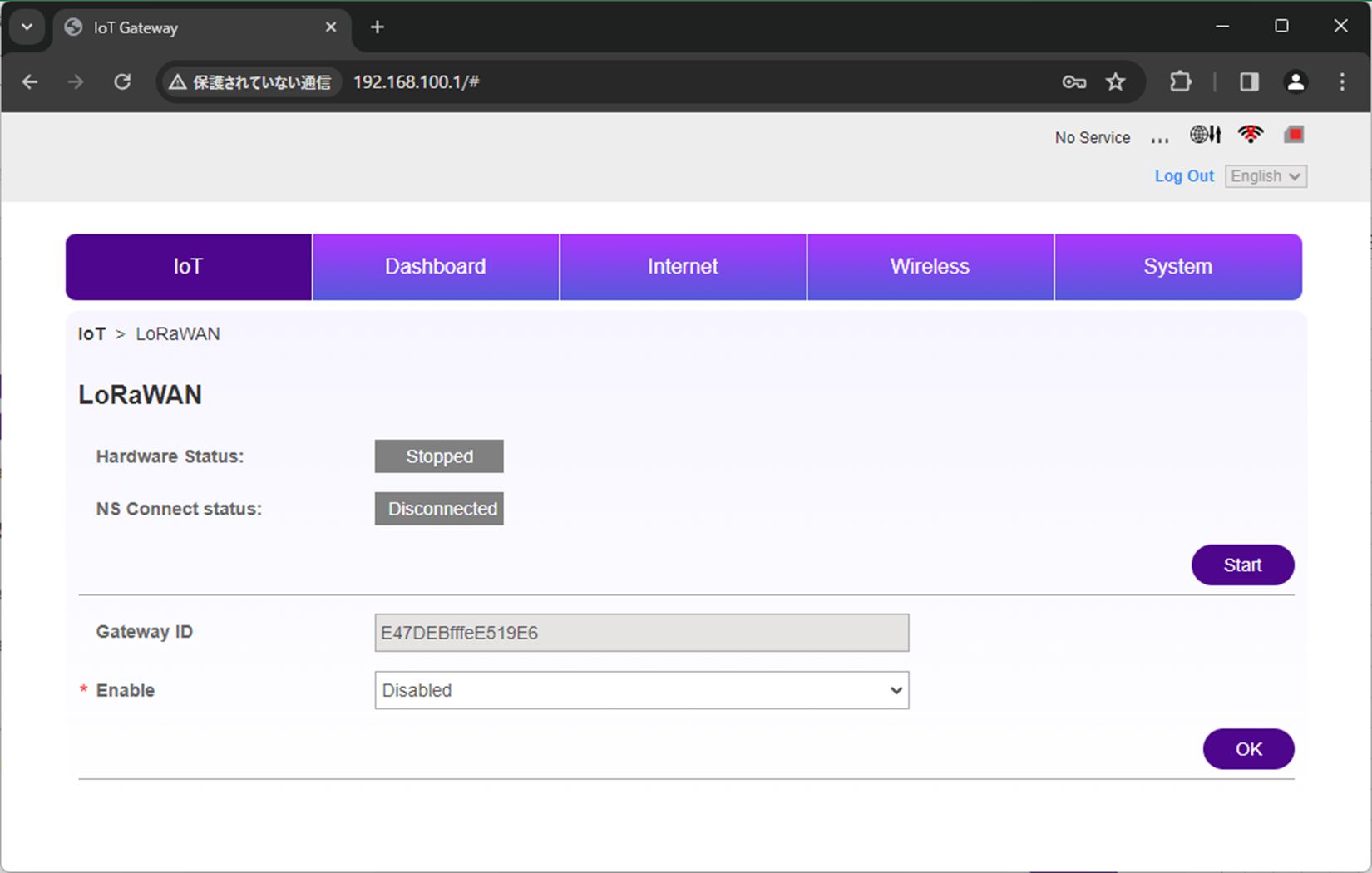

IoT タブ → LoRaWAN を選択して、ゲートウェイ ID を確認する。
この Gateway ID の値をメモしておき、BRICK eIoT クラウドへ登録する。
ゲートウェイの LoRaWAN 設定
ゲートウェイを登録すると、下記のファイルが入手できる。
- cups.trust
- cups.uri
- E47DEBfffeE519E6.cert.pem ※ ゲートウェイ ID によって名前は変わる。
- E47DEBfffeE519E6.private.key ※ ゲートウェイ ID によって名前は変わる。
- lns.trust
- lns.uri
太字で記載したファイルを Basic Station の設定にて使用する。Semtech UDP の設定では、使用しない。
Basic Station による設定 クラウド

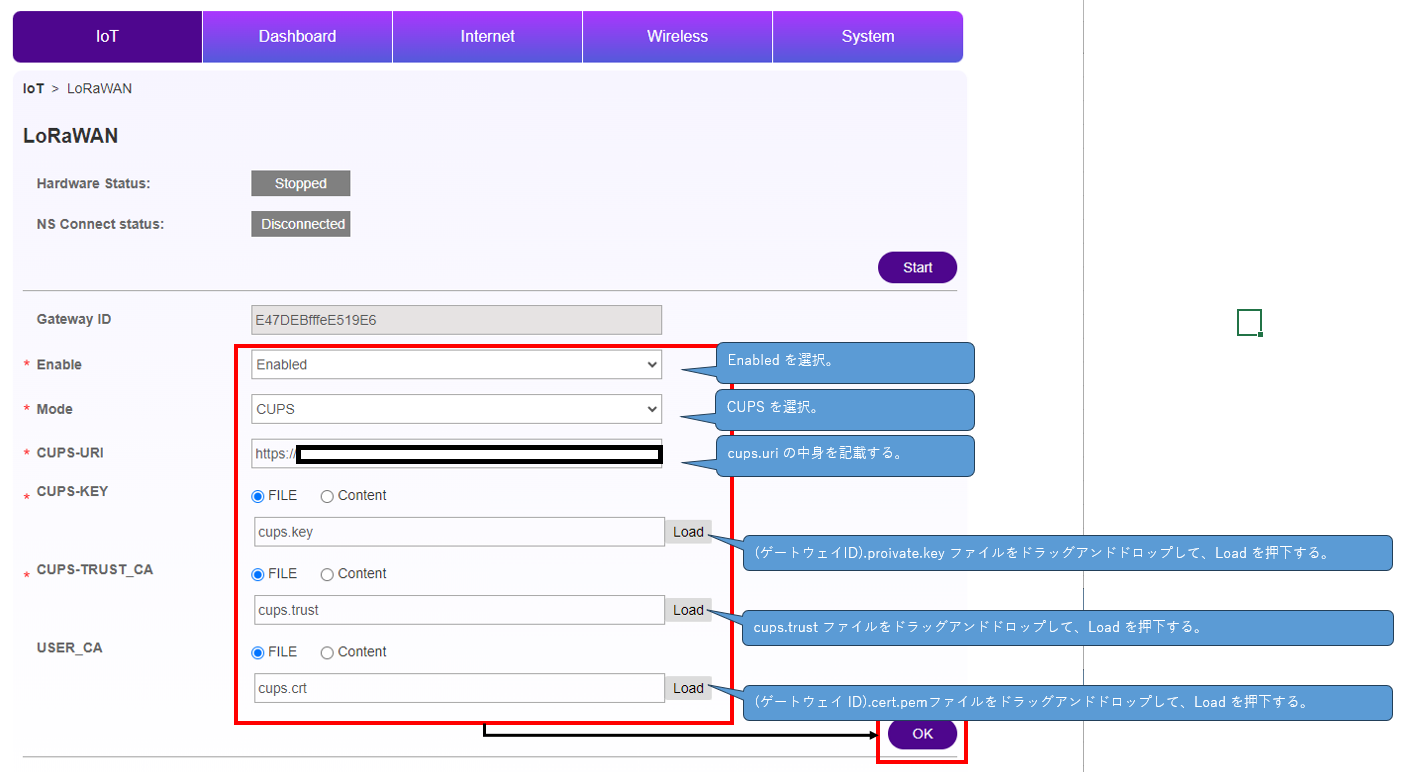

ゲートウェイを Enabled にし、各設定を以下のように行う。

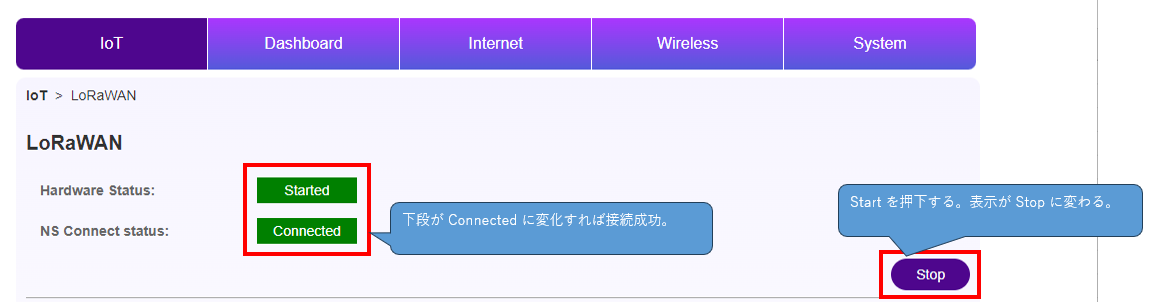

Start ボタンを押下してしばらくするとステータスが Connecting に変化し、クラウドへ接続できると Connected に変化する。
Semtech UDP による設定 オンプレ

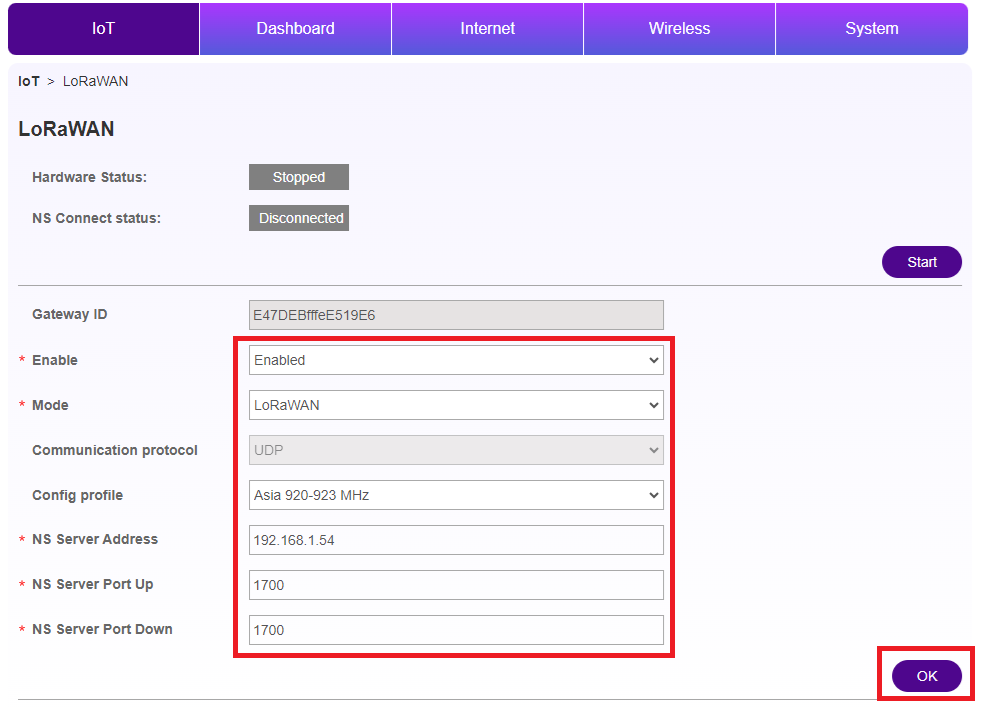

ゲートウェイを Enabled にし、各設定を以下のように行う。
NS Server Address は、BRICK eIoT Application Plus+ サーバ の IP アドレスを設定する。
IP アドレスを確認するには、オンプレサーバのIPアドレス確認を参照。
各項目を設定したら OK を押下して反映する。

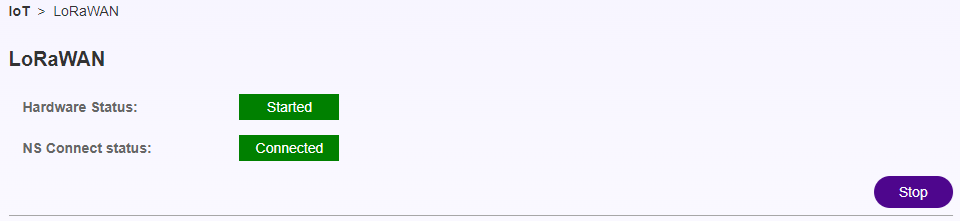

Start ボタンを押下してしばらくするとステータスが Connecting に変化し、サーバへ接続できると Connected に変化する。
以上で、SurfGate2 の LoRaWAN 接続は、完了となる。
